Het maken van een Formule 1-auto is geen klein karweitje. Dit uitgebreide proces duurt ongeveer 18 maanden, van het eerste idee tot het moment dat de auto raceklaar is. Alles begint met een gedetailleerde ontwerp- en engineeringfase.
Teams maken gebruik van geavanceerde digitale ontwerptools en simulaties, zoals Computational Fluid Dynamics (CFD) en Computer Aided Design (CAD), om de auto’s te ontwerpen en hun prestaties te simuleren.
Daarna volgt de productiefase, waarin ze hoogwaardige materialen zoals koolstofvezelcomposieten gebruiken om belangrijke onderdelen te maken, zoals de monocoque.
De assemblage vereist uiterste precisie: de powerunit moet perfect worden gemonteerd, hydraulische en elektrische systemen moeten goed geïntegreerd zijn, en aerodynamische componenten moeten nauwkeurig bevestigd worden.
“De ingenieurs bouwen CAD-modellen van de auto’s die we via computational fluid dynamics (CFD) in een virtuele windtunnel testen. Dankzij het gevirtualiseerde design kunnen we sneller ontwikkelen en evolueren,” zegt Zoe Chilton, Head of Partnerships bij Red Bull Racing.
Ontwerp en conceptfase
De reis naar perfectie in de Formule 1 begint met de cruciale conceptfase. Hier wordt de basis gelegd voor wat uiteindelijk een technologisch hoogstandje op wielen zal worden. Ingenieurs en ontwerpers buigen zich over geavanceerde computersystemen om de contouren van de nieuwe auto vorm te geven.
Aerodynamica, gewicht en veiligheid staan centraal. Teams maken gebruik van state-of-the-art CAD-software en simulaties om elk aspect van de auto tot in de kleinste details te modelleren en te analyseren.
| Onderdeel | Functie | Belang voor prestaties |
|---|---|---|
| Voorvleugel | Stuurt luchtstroom, genereert downforce | Hoog |
| Achtervleugel | Genereert downforce, bevat DRS | Zeer hoog |
| Vloer | Creëert grondeffect | Extreem hoog |
| Sidepods | Koeling, aerodynamische efficiëntie | Hoog |
| Diffuser | Versnelt luchtstroom onder de auto | Zeer hoog |
Dit digitale ontwerpproces stelt ingenieurs in staat om snel iteraties door te voeren en verschillende concepten te evalueren zonder de kosten en tijd die gepaard gaan met het bouwen van fysieke prototypes.
De precisie die vereist is bij het ontwerp van een Formule 1-auto is ongeëvenaard. Zelfs de kleinste foutmarges kunnen grote gevolgen hebben op het circuit. Ingenieurs gebruiken cutting-edge software die hen in staat stelt om elke curve en contour van de racewagen tot in de kleinste details te modelleren en te analyseren.
“Keek je in de vorige eeuw naar Formule 1, dan zag je hele vreemde auto’s met speciale vleugels en aerodynamische oppervlakken. Ingenieurs probeerden nieuwe concepten uit, integreerden nieuwe onderdelen en keken dan naar de stopwatch wanneer de aangepaste raceauto rond het circuit scheurde. Ging de auto sneller? Dan was de toevoeging goed,” aldus een expert.
Tegenwoordig wordt elk aspect van het ontwerp onderworpen aan rigoureuze digitale analyses voordat het groen licht krijgt voor productie. Dit zorgt voor een efficiëntere doorstroom van ontwerp naar productie, waardoor de weg van concept naar circuit zo kort en direct mogelijk is.
Engineering: Van theorie naar realiteit
Nadat het conceptuele ontwerp is vastgesteld, begint de fase waarin ingenieurs de theoretische plannen omzetten in technische realiteit. Dit is een kritieke stap in het proces van het bouwen van een Formule 1-auto, waarbij elk onderdeel minutieus wordt uitgewerkt om optimale prestaties te garanderen.
De engineeringfase richt zich op specifieke componenten zoals de motor, ophangingen en het chassis. Materiaalkeuze, structurele sterkte en duurzaamheid spelen hierbij een cruciale rol. Ingenieurs moeten een delicate balans vinden tussen het minimaliseren van gewicht en het maximaliseren van sterkte en prestaties.
Een van de meest kritieke onderdelen is de monocoque, het centrale deel van het chassis dat de coureur beschermt. De productie van een monocoque vereist extreme precisie en moet uitgebreide veiligheidstests doorstaan. Dit leidt tot kosten van ongeveer €1.000.000 per monocoque.
De powerunit, het hart van de Formule 1-auto, is een technologisch hoogstandje op zich. Moderne F1-motoren zijn 1.6-liter V6-turbomotoren met hybride elektrische componenten. Ze hebben een maximaal toegestaan toerental van 15.000 RPM, zoals vastgelegd in de huidige FIA-reglementen.
| Onderdeel | Geschatte kosten |
|---|---|
| Monocoque | €1.000.000 |
| Motor | €10.500.000 |
| Voorvleugel | €150.000 |
| Achtervleugel | €85.000 |
De engineeringfase omvat ook de integratie van geavanceerde hydraulische en elektrische systemen. Deze systemen zijn cruciaal voor de besturing, de werking van de versnellingsbak en de vele sensoren die tijdens de race cruciale data verzamelen.
De complexiteit van deze systemen draagt bij aan de hoge kosten, met sommige schattingen die oplopen tot wel €15 miljoen per auto.
Aerodynamica en windtunneltests
Aerodynamica speelt een cruciale rol in de prestaties van een Formule 1-auto. Teams investeren enorme hoeveelheden tijd en middelen in het optimaliseren van de luchtstroom rond de auto om maximale downforce te genereren met minimale luchtweerstand.
Dit proces maakt gebruik van geavanceerde windtunnels en CFD-simulaties.
Windtunneltests stellen ingenieurs in staat om de effecten van verschillende aerodynamische configuraties te meten en te visualiseren. Schaalmodellen van de auto worden in de windtunnel geplaatst, waar ze worden blootgesteld aan luchtstromen die de omstandigheden op het circuit nabootsen.
Sensoren meten de krachten die op verschillende delen van de auto werken, terwijl rookvisualisaties de luchtstromen zichtbaar maken.
“Per seizoen testen we 30.000 nieuwe designs. Voor elk circuit weten we intussen wat belangrijk is en wat werkt,” vertelt Zoe Chilton van Red Bull Racing.
CFD-simulaties vormen een aanvulling op fysieke windtunneltests. Deze computersimulaties maken het mogelijk om de luchtstroom rond de auto in detail te analyseren zonder de beperkingen van fysieke tests. Teams kunnen hiermee snel verschillende ontwerpen evalueren en optimaliseren voordat ze overgaan tot het bouwen van fysieke onderdelen.
Het grondeffect, een aerodynamisch fenomeen dat de auto als het ware aan het asfalt zuigt, is een belangrijk aandachtspunt in het moderne ontwerp. Dit effect wordt bereikt door:
- Het Venturi-effect: De onderkant van de auto is zo ontworpen dat er een vernauwing ontstaat, wat de luchtsnelheid verhoogt en de druk verlaagt.
- Onderbody aerodynamica: De vloer van de auto is gevormd als een tunnel die de luchtstroom versnelt.
- Voorvleugel: Deze genereert downforce aan de voorkant van de auto en stuurt de luchtstroom naar andere aerodynamische elementen.
De resultaten van deze tests en simulaties leiden tot het ontwerp van cruciale aerodynamische elementen zoals:
- Voorvleugel
- Achtervleugel
- Diffuser
- Sidepods
- Bargeboards
Elk van deze elementen wordt zorgvuldig geoptimaliseerd om de beste balans tussen downforce en luchtweerstand te bereiken, afgestemd op de specifieke eisen van elk circuit.
Productie: Het bouwen van onderdelen met precisie
De productiefase van een Formule 1-auto is een toonbeeld van precisie-engineering en geavanceerde fabricagetechnieken. Nadat het ontwerp is gefinaliseerd en geoptimaliseerd door middel van uitgebreide simulaties en windtunneltests, begint het proces van het omzetten van digitale modellen in fysieke componenten.
Het hart van de auto, de monocoque, wordt vervaardigd uit hoogwaardige koolstofvezelcomposieten. Dit materiaal biedt een optimale combinatie van sterkte en lichtgewicht eigenschappen, essentieel voor de prestaties en veiligheid van de auto. Het productieproces is uiterst complex en tijdrovend, wat resulteert in kosten van ongeveer €1.000.000 per stuk.
De motor, een technologisch hoogstandje op zich, wordt geassembleerd met microscopische precisie. Moderne F1-motoren zijn 1.6-liter V6 turbomotoren met geïntegreerde hybride systemen.
De productie van deze powerunits vereist gespecialiseerde faciliteiten en expertise, wat bijdraagt aan de hoge kosten – naar schatting rond de €10.500.000 per motor.
| Onderdeel | Materiaal | Geschatte productietijd | Kosten |
|---|---|---|---|
| Monocoque | Koolstofvezel | 3-4 weken | €1.000.000 |
| Motor | Diverse legeringen | 6-8 weken | €10.500.000 |
| Voorvleugel | Koolstofvezel | 1-2 weken | €150.000 |
| Achtervleugel | Koolstofvezel | 1 week | €85.000 |
Aerodynamische componenten zoals de voor- en achtervleugel worden vaak in-house geproduceerd door de teams. Deze onderdelen zijn cruciaal voor de prestaties van de auto en worden continu geüpdatet gedurende het seizoen. De productiekosten voor een voorvleugel kunnen oplopen tot €150.000, terwijl een achtervleugel ongeveer €85.000 kost.

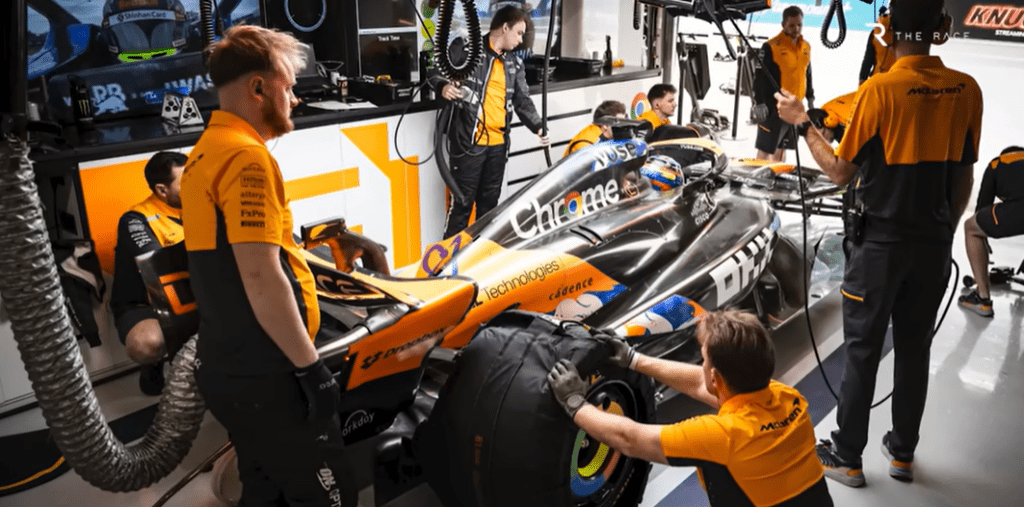

De assemblage van een Formule 1-auto is een kunst op zich. Elk onderdeel moet perfect passen en functioneren in harmonie met de rest van de auto.
Dit vereist een team van hooggespecialiseerde technici die met chirurgische precisie werken. De integratie van complexe hydraulische en elektrische systemen is een cruciaal onderdeel van dit proces.
“De 80 tot 100 werknemers ter plaatse maken slechts tien procent uit van het totale team. In de fabriek in Milton Keynes in het VK kijken ingenieurs van Red Bull Racing in realtime mee naar de telemetrie om zo problemen op te sporen nog voor die zichtbaar zijn,” legt Zoe Chilton uit.
Deze continue monitoring en analyse tijdens de productie- en assemblagefase zorgt ervoor dat eventuele problemen vroeg worden geïdentificeerd en opgelost, wat cruciaal is gezien de korte ontwikkelingscycli in de Formule 1.
De cruciale rol van simulators en shakedown-runs
Na de intensieve ontwerp- en productiefase volgt een cruciale stap in het proces van het bouwen van een Formule 1-auto: het testen. Deze fase is essentieel om de theoretische prestaties van de auto te valideren en eventuele problemen op te sporen voordat de auto daadwerkelijk op het circuit verschijnt.
Het testproces begint vaak in geavanceerde simulators. Deze high-tech faciliteiten stellen teams in staat om de auto virtueel te testen onder een breed scala aan omstandigheden.
Coureurs kunnen hierin ronden rijden op digitale versies van echte circuits, terwijl ingenieurs data verzamelen over de prestaties van de auto. Dit biedt een kosteneffectieve manier om de auto te verfijnen zonder de beperkingen en risico’s van fysieke tests.
“Tijdens de race hebben we een virtuele digitale tweeling van de auto ter beschikking,” zegt Zoe Chilton van Red Bull Racing. Deze digitale representatie stelt het team in staat om in real-time de prestaties van de auto te analyseren en te voorspellen.
Na de simulatortests volgen de shakedown-runs. Dit zijn de eerste fysieke tests van de auto op een echt circuit. Tijdens deze runs ligt de focus op het verifiëren van de basiswerking van alle systemen en het identificeren van eventuele onmiddellijke problemen.
De testfase omvat verschillende aspecten:
- Betrouwbaarheidstests: Om te zorgen dat alle componenten functioneren zoals bedoeld onder raceomstandigheden.
- Prestatietests: Om de snelheid en handling van de auto te evalueren en te optimaliseren.
- Aerodynamische validatie: Om te bevestigen dat de windtunnel- en CFD-data overeenkomen met de werkelijke prestaties op het circuit.
- Bandentests: Om de interactie tussen de auto en verschillende bandencompounds te begrijpen.
- Racesimulaties: Om de prestaties van de auto over een volledige raceafstand te evalueren.
Tijdens deze tests worden duizenden sensoren in de auto gebruikt om data te verzamelen over elk aspect van de prestaties.
Chilton legt uit: “Duizenden sensoren in de auto vertellen wat er precies gebeurt. We meten niet alleen wat er in de auto gebeurt, maar kijken ook naar de optimalisatie naar de hele business erachter.”
Deze data wordt real-time geanalyseerd door een team van ingenieurs, zowel op het circuit als in de fabriek. Dit stelt teams in staat om snel aanpassingen te maken en de prestaties van de auto te optimaliseren. Het testproces is een continu leerproces, waarbij elke ronde op het circuit waardevolle inzichten oplevert die worden gebruikt om de auto verder te verfijnen.
